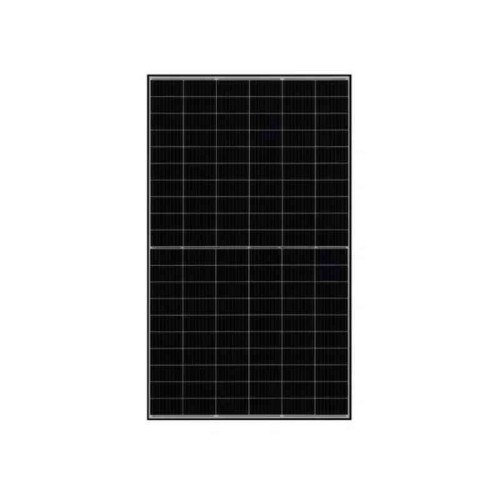

Solarmodule JA Solar 535W JAM60D42 BIFACIAL LB BF MC4 N-Type

Kategorie: Solarmodule

Verfügbarkeit: Viel

Zustellung innerhalb von: Lieferfrist: ca. 5-6 Tage

Lieferzeit ab: Im Preis sind etwaige Zahlungskosten nicht enthalten. Die Versandkosten können höher sein, wenn mehrere Produkte bestellt werden. Lieferformen

✔️ Unterstützung durch einen Techniker

✔️ Rabatte für Großaufträge

✔️ Vertrauenswürdige Transportunternehmen

Preis: 79,07 € 79.07

exkl. Steuern und Versandkosten

Menge Stck.

🔒 Alle Transaktionen sind sicher und werden mit einem SSL-Zertifikat verschlüsselt

product unavailable

Anbieter:

Stellen Sie Fragen zum Artikel

Beschreibung

JA Solar JAM60D42-535/LB_BF – 535 W bifaziales N-Type TOPCon Doppelglas-Modul (MC4)

Das JA Solar JAM60D42-535/LB_BF ist ein bifaziales Hochleistungsmodul der DeepBlue 4.0 Pro Serie mit 535 W Nennleistung, N-Type TOPCon-Halbzellen und Glas-Glas-Aufbau. Es nutzt 120 monokristalline Half-Cut-Zellen (6 × 20) mit 16 Busbars, erreicht einen Modulwirkungsgrad von bis zu 22,9 % und ist für Systemspannungen bis 1.500 V DC ausgelegt.

Wichtigste Vorteile

Hohe Leistungsklasse 535 W – Nennleistung 535 W bei einem Modulwirkungsgrad von 22,9 %, geeignet für leistungsstarke Dach- und Freiflächenanlagen.
N-Type TOPCon-Technologie – monokristalline N-Type-Zellen mit Half-Cut-Architektur und 16 Busbars minimieren Widerstandsverluste, reduzieren Degradation (geringere LID) und verbessern die Erträge über die Lebensdauer.
Bifaziales Glas-Glas-Design – doppelseitig aktive Zellen mit 2,0 mm Front- und 2,0 mm Rückglas ermöglichen die Nutzung reflektierter Strahlung auf der Modulrückseite und sorgen für hohe Langzeitstabilität.
Kompaktes 120-Zellen-Format – Abmessungen 2063 × 1134 × 30 mm bei 28,8 kg; optimiert für gängige Montagesysteme auf Schräg- und Flachdächern sowie in Freiflächenanlagen.
Günstiges Temperaturverhalten – Temperaturkoeffizient P_max −0,29 %/°C für stabile Erträge auch bei hohen Modultemperaturen.
Hohe mechanische Belastbarkeit – Glas-Glas-Konstruktion mit typischer Belastbarkeit bis 5.400 Pa (Schnee) und 2.400 Pa (Wind), geeignet für anspruchsvolle Klimabedingungen.
Lange Garantien – 12 Jahre Produktgarantie und lineare Leistungsgarantie über 30 Jahre mit 87,4 % Restleistung am Laufzeitende (DeepBlue 4.0 Pro-Serie).

Einsatzbereiche

Wohngebäude – dachparallele oder aufgeständerte Anlagen auf Ein- und Mehrfamilienhäusern, bei denen hohe Flächenausnutzung und ansprechende Optik (schwarzer Rahmen) gefordert sind.
Gewerbe- und Industriedächer – Hallen, Lager, Büro- und Logistikgebäude mit großen Dachflächen und Fokus auf niedrige Stromgestehungskosten (LCOE).
Freiflächen- und Agri-PV-Projekte – bifaziale Nutzung mit hellen oder reflektierenden Untergründen zur Steigerung des spezifischen Energieertrags.
Carports, Überdachungen, Fassaden – Glas-Glas-Aufbau eignet sich für architektonische Anwendungen mit teiltransparenter Optik und zusätzlicher Rückseitenleistung.

Konstruktion und Technologie

Zelltechnologie: monokristalline N-Type TOPCon-Zellen (Bycium+), Half-Cut-Ausführung, 120 Zellen (6 × 20) mit 16 Busbars.
Aufbau: bifaziales Glas-Glas-Modul mit 2,0 mm gehärtetem Front- und Rückglas, schwarzer Aluminiumrahmen.
Anschlussdose & Leitungen: Anschlussdose IP68 mit 3 Bypass-Dioden; Kabelquerschnitt 4 mm², Kabellänge im Landscape-Einbau typ. 1.200 mm (+/−).
Steckverbinder: QC 4.10-351 / MC4-EVO2A (MC4-kompatibel).
Systemkompatibilität: zugelassen für DC-Systemspannungen bis 1.500 V, zulässiger String-Sicherungswert 30 A; optimiert für moderne String-Wechselrichter.
Degradation und Garantien: Leistungstoleranz 0 … +3 %; 1. Jahr 99 % der Nennleistung, nach 30 Jahren ≥87,4 %.

Technische Daten (Kurzfassung)

Modellbezeichnung	JA Solar JAM60D42-535/LB_BF, bifaziales N-Type TOPCon Glas-Glas-Modul, schwarzer Rahmen, MC4-EVO2A
Nennleistung P_max (STC)	535 W
Modulwirkungsgrad η_m (STC)	22,9 %
Zelltechnologie / Aufbau	Monokristallin N-Type TOPCon, Half-Cut, 120 Zellen (6 × 20), 16 BB
Bauart	Bifaziales Glas-Glas-Modul, Front-/Rückglas 2,0 mm, schwarzer Aluminiumrahmen
Abmessungen (L × B × H)	2063 × 1134 × 30 mm
Gewicht	28,8 kg
Max. Systemspannung	1.500 V DC
Zulässige Seriensicherung	30 A
Leerlaufspannung V_oc (STC)	44,13 V
Kurzschlussstrom I_sc (STC)	15,31 A
Spannung bei P_max V_mpp (STC)	37,03 V
Strom bei P_max I_mpp (STC)	14,45 A
Temperaturkoeffizient P_max	−0,29 %/°C
Temperaturkoeffizient V_oc / I_sc	V_oc: −0,25 %/°C; I_sc: +0,045 %/°C
NOCT / Betriebstemperatur	NOCT ca. 45 ± 2 °C; −40 … +85 °C
Mechanische Belastbarkeit*	bis 5.400 Pa (Schnee) / 2.400 Pa (Wind)
Anschlussdose / Schutzart	Anschlussdose mit 3 Bypass-Dioden, Schutzart IP68
Steckverbinder / Leitungen	QC 4.10-351 / MC4-EVO2A, Leitungsquerschnitt 4 mm², Kabellänge typ. 1.200 mm (Landscape)
Produkt- / Leistungsgarantie**	12 Jahre Produktgarantie, 30 Jahre lineare Leistungsgarantie (nach 30 Jahren ≥87,4 %)

* Exakte Angaben zur mechanischen Belastbarkeit sind der jeweils gültigen Version des offiziellen Datenblatts zu entnehmen.

** Verfügbare Garantiepakete können je nach Region, Vertriebskanal und Modulversion variieren.

Hinweis: Die angegebenen Parameter sind Richtwerte und können je nach Geräteversion sowie Betriebsbedingungen variieren. Vor der endgültigen Auslegung sind stets das aktuelle Datenblatt des Herstellers sowie die Anforderungen des Netzbetreibers zu prüfen.
