Beschreibung

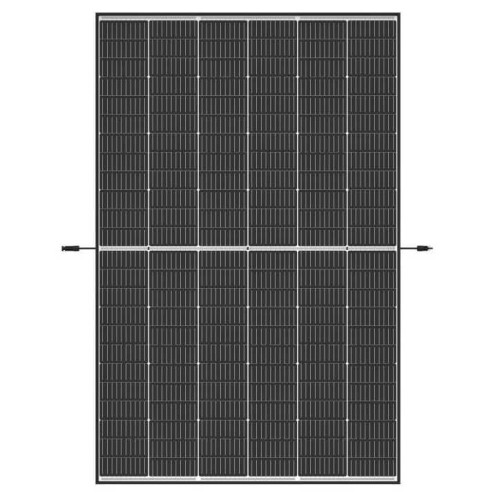

Das Trina Solar Vertex S+ TSM-500NEG18R.28 ist ein monokristallines N-Typ i-TOPCon Dual-Glass Modul mit 500 W Nennleistung und einem Modulwirkungsgrad von 22,5 %. Die Dual-Glass-Konstruktion mit 1,6 mm Front- und Rückglas, die i-TOPCon-Zelltechnologie vom Typ N sowie eine 25-jährige Produkt- und 30-jährige Leistungsgarantie bieten hohe Zuverlässigkeit, geringe Degradation und eine lange Lebensdauer für gewerbliche und hochwertige Wohndachanlagen.
Das Vertex S+ TSM-500NEG18R.28 ist für netzgekoppelte Dach- und Aufdachanlagen im Wohn- und Gewerbebereich sowie für kleinere Freiflächen-, Carport- und PV-Überdachungsprojekte konzipiert. Die Kombination aus N-Typ i-TOPCon-Zellen, Dual-Glass-Design, 1500-V-Systemspannung und kompakter Baugröße ermöglicht hohe spezifische Erträge, lange Projektlaufzeiten und flexible String-Auslegung insbesondere in C&I-Anlagen.
| Modell / Serie | Trina Solar Vertex S+ TSM-500NEG18R.28, N-Typ i-TOPCon, Dual-Glass, monofazial |
| Modultyp | Monokristallin, 108 Halbzellen (6 × 18), Glas–Glas-Konstruktion |
| Elektrische Daten (STC, 1000 W/m², 25 °C, AM1,5) | |
| Nennleistung Pmax | 500 W (Leistungstoleranz 0 / +5 W) |
| Modulwirkungsgrad ηm | 22,5 % |
| Spannung am MPP Vmp | 33,3 V |
| Strom am MPP Imp | 15,03 A |
| Leerlaufspannung Voc | 40,1 V |
| Kurzschlussstrom Isc | 15,86 A |
| Zelltechnologie und Modulaufbau | |
| Zelltyp / Technologie | Monokristallin, N-Typ i-TOPCon, Half-Cut, Multi-Busbar |
| Anzahl der Zellen | 108 Zellen (6 × 18 Halbzellen) |
| Frontglas | 1,6 mm wärmegehärtetes Solarglas, hochtransmittierend, AR-beschichtet |
| Rückglas | 1,6 mm wärmegehärtetes Glas, hohe Lichtdurchlässigkeit |
| Einkapselungsmaterial | POE / EVA |
| Rahmen | 30 mm eloxierte Aluminiumlegierung, Schwarz (Black Frame) |
| Mechanische Daten und Anschluss | |
| Abmessungen (L × B × H) | 1961 × 1134 × 30 mm |
| Gewicht | ca. 23,5 kg |
| Anschlussdose | IP68, 3 Bypass-Dioden |
| Anschlusskabel | PV-Kabel 4,0 mm², Kabellänge ca. 1300 mm (+/−, Portrait-Ausführung) |
| Steckverbinder | TS4 / MC4 EVO2 (je nach Region) |
| Max. mechanische Last | 5400 Pa (Druck, Schnee) / 2400 Pa (Sog, Wind) |
| Betriebsbedingungen und Grenzwerte | |
| Betriebstemperaturbereich | −40 … +85 °C |
| NOCT (nominale Zellbetriebstemperatur) | 43 °C ± 2 °C |
| Max. Systemspannung | 1500 V DC (IEC) |
| Max. Sicherung in Reihe (Strangsicherung) | 30 A |
| Temperaturkoeffizient Pmax | −0,29 %/°C |
| Temperaturkoeffizient Voc | −0,24 %/°C |
| Temperaturkoeffizient Isc | +0,04 %/°C |
| Garantiebedingungen (Herstellerangaben) | |
| Produktgarantie | 25 Jahre Herstellergarantie auf Produkt und Verarbeitung |
| Leistungsgarantie | 30-jährige lineare Leistungsgarantie: max. 1 % Degradation im 1. Jahr, max. 0,4 %/Jahr in den Jahren 2–30, Restleistung nach 30 Jahren ca. 87,4 % Pmax. |
Hinweis: Die angegebenen technischen Daten sind unverbindlich und können je nach Geräteversion und Betriebsbedingungen abweichen. Vor der endgültigen Auswahl des Geräts sind stets das aktuelle Datenblatt des Herstellers sowie die Anforderungen des jeweiligen Netzbetreibers zu prüfen.
