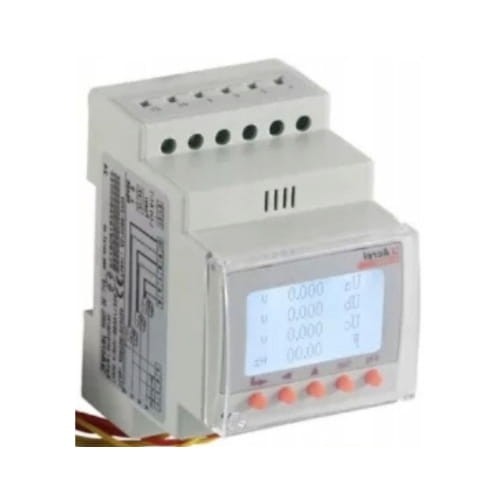

FelicityESS Dreiphasen-Smartmeter

Dreiphasiger Energiezähler Acrel ACR10RH-D16TE4 – Messung, Oberschwingungsanalyse und RS485 in einem Gerät

Der Acrel ACR10RH-D16TE4 ist ein kompakter Hutschienen-Energiezähler, der für die schnelle Installation in modernisierten 3P4W-Dreiphasennetzen konzipiert wurde. Dank der verwendeten teilbaren Stromwandler vom Typ D16 ist die Installation ohne Netzabschaltung möglich. Das Gerät misst alle wichtigen elektrischen Parameter, analysiert Oberschwingungen, protokolliert Ereignisse und bietet RS485-Kommunikation mit Modbus RTU – die ideale Lösung für PV-Anlagen, Industrie und Gebäudemanagementsysteme (BMS).

Wichtigste Merkmale und technische Daten:

• Spannungsbereich: AC 220/380 V (dreiphasig, 4-Leiter) – Standard-Dreiphasennetz.
• Unterstützte Stromwandler: D16 (teilbar, 16 mm Durchmesser, Nennstrom bis 120 A) – unterbrechungsfreie Montage.
• Messung der Parameter: Strom, Spannung, Wirkleistung, Blindleistung, Scheinleistung, Leistungsfaktor, Frequenz.
• Energieerfassung: Vierquadrantenmessung mit Mehrtarifabrechnung (multi-rate).
• Oberschwingungsanalyse: bis zur 31. Ordnung – Messung von THD und Subharmonischen.
• Ereignisaufzeichnung (SOE): z. B. Grenzwertüberschreitungen – vollständige Netzüberwachung und -analyse.
• Kommunikation: RS485, Modbus-RTU-Protokoll – Integration in SCADA- und BMS-Systeme.
• Eingänge/Ausgänge: 4 digitale Eingänge (DI), 2 Relaisausgänge (DO), 2 Impulsausgänge (Energie).
• LCD-Anzeige: Anzeige von Parametern, Adresskonfiguration, Baudrate, Messmodi.
• Messgenauigkeit: Wirkenergie – Klasse 0,5; andere Parameter – bis Klasse 0,2.
• Versorgungsspannung: AC 85–265 V oder DC 100–350 V, Leistungsaufnahme: ≤10 VA.
• Schutz: Stoßfestigkeit – AC 2 kV (1 min), Isolationswiderstand >100 MΩ.
• Betriebsbedingungen: -10°C bis +55°C, bis zu 95 % Luftfeuchtigkeit (nicht kondensierend), bis 2500 m ü. d. M.
• Montage: auf DIN-Schiene, in Verteilerschränken – schnelle Integration in bestehende Anlagen.
• Optionale Funktionen: Impulseingänge, Alarm-Logik, Netzqualitätsanalyse, integrierte RTC-Uhr.

Zusammenfassung

Der Acrel ACR10RH-D16TE4 ist ein fortschrittlicher dreiphasiger Energiezähler mit Oberschwingungsanalyse, Vierquadrantenmessung und RS485-Integration. Dank teilbarer Stromwandler, schneller Montage und industrieller Messgenauigkeit ist er die ideale Lösung für Photovoltaik-, Industrie- und Infrastrukturanlagen, die eine umfassende Überwachung von Energieverbrauch und -qualität erfordern.
