Beschreibung

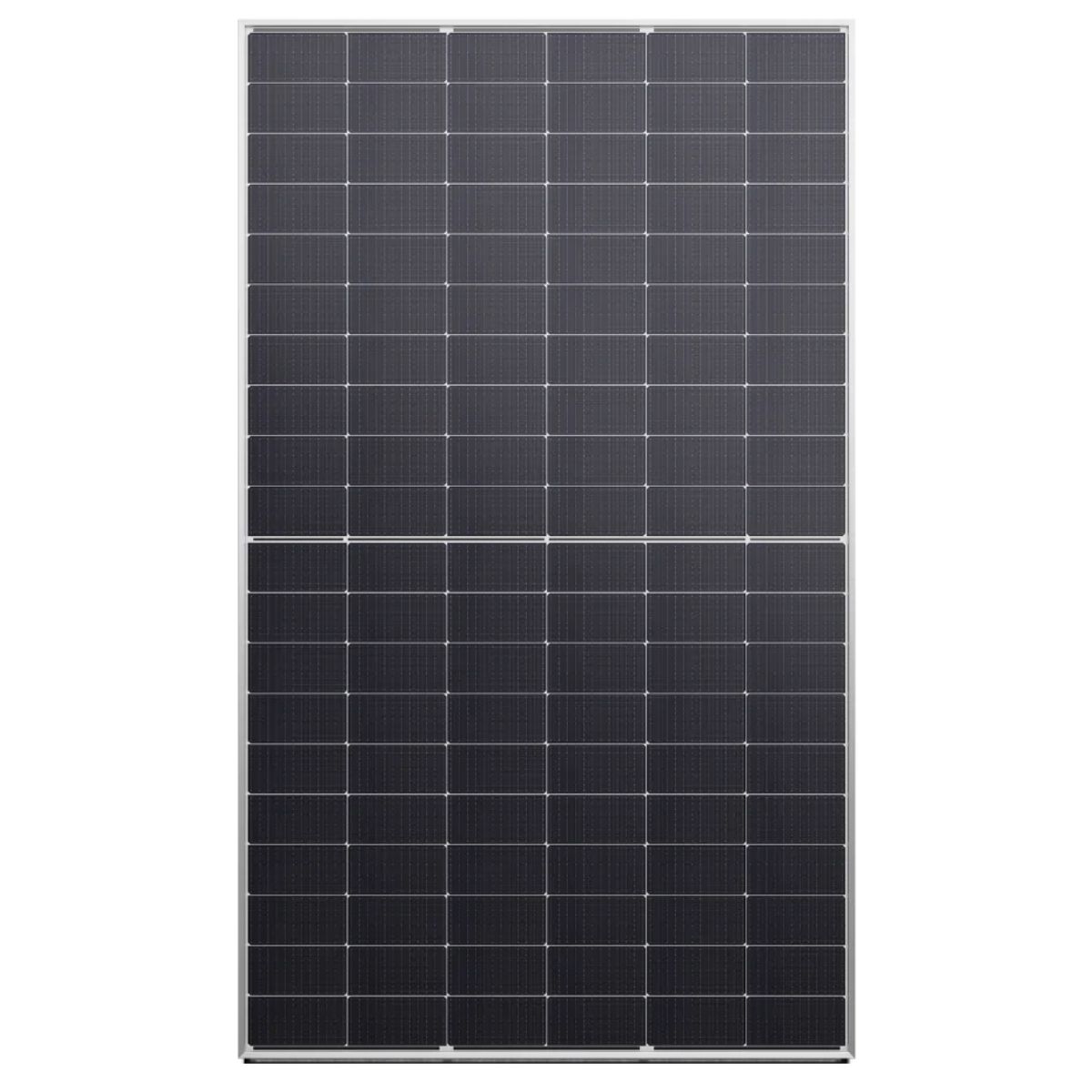

Das monofaciale N-Typ TOPCon Modul JKM500N-60HL4-V aus der Serie Tiger Neo bietet hohe Leistung (500 Wp), exzellente Effizienz und eine robuste Bauweise. SMBB, HOT 3.0 sowie die positive Leistungstoleranz (0 ~ +3 %) sorgen für stabile Erträge – auch bei diffusem Licht.
| Modell | JKM500N-60HL4-V (Black Frame) |
| Zellentyp / Zellenzahl | N-Typ monokristallin (TOPCon), 120 Halbzellen (60×2) |
| Nennleistung (STC) | 500 Wp (Toleranz 0 ~ +3 %) |
| Wirkungsgrad (STC) | bis 23,17 % |
| Elektrische Daten (STC) | Vmp 36,79 V / Imp 13,59 A; Voc 44,21 V / Isc 14,17 A |
| Abmessungen (L × B × H) | 1906 × 1134 × 30 mm |
| Gewicht | 22,5 kg |
| Frontglas / Rahmen | 3,2 mm ESG (AR, High Transmission, Low Iron) / eloxierter Alurahmen, schwarz |
| Anschlussdose / Kabel / Stecker | IP68; 1×4,0 mm²; Kabellängen (+) 400 mm / (−) 200 mm; JK03M / JK03M2 (MC4/MC4-EVO2 auf Anfrage) |
| Betriebstemperatur | −40 … +70 °C |
| Max. Systemspannung / Sicherung | 1000/1500 V DC (IEC) / 25 A (Reihensicherung) |
| Lasten (statisch, Test) | Front 5400 Pa / Rückseite 2400 Pa |
| Zertifikate & Garantien | IEC 61215:2021 / IEC 61730:2023; IEC 61701 / IEC 62716 / IEC 60068 / IEC 62804; 12 J. Produkt / 30 J. lineare Leistung |
Hinweis: Detailwerte (z. B. Kabellängen/Stecker) können je Charge variieren. Bitte vor Installation die aktuelle Herstellerdokumentation prüfen.
Technische Daten
| Rahmen | Schwarzrahmen |
| Leistung | 460 - 500 W |
| Rahmenstärke | 30 mm |
| Modulhöhe | bis 180 cm |
| Modulbreite | bis 110 cm |
| Garantie | 15 Jahre |
| Leistungsgarantie | 30 Jahre |
Dokumentation
