Beschreibung

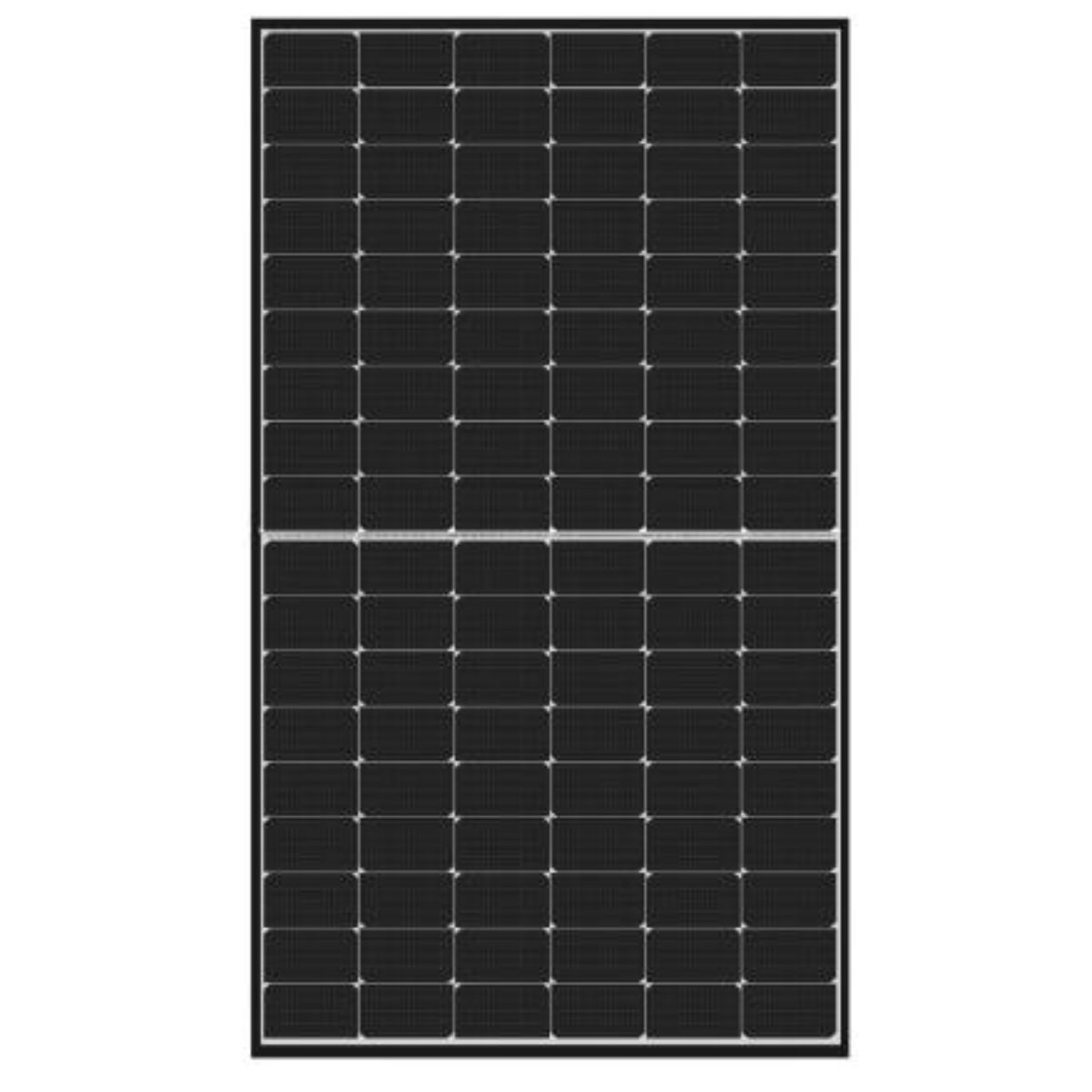

Das monofaciale N-Typ TOPCon Modul JKM500N-54HL4M-BDV kombiniert hohe Leistung (500 Wp) mit langlebiger Dual-Glass-Bauweise und schwarzem Rahmen. SMBB, HOT 3.0 und die positive Leistungstoleranz (0 ~ +3 %) sorgen für stabile Erträge – auch bei diffusem Licht; die bifaciale Rückseite ermöglicht zusätzliche Energiegewinne.
| Modell | JKM500N-54HL4M-BDV (Black Frame, Bifacial, Dual-Glass) |
| Zellentyp / Zellenzahl | N-Typ monokristallin (TOPCon), 108 Halbzellen (54×2) |
| Nennleistung (STC) | 500 Wp (Toleranz 0 ~ +3 %) |
| Wirkungsgrad (STC) | ≈ 22,48 % |
| Elektrische Daten (STC) | Vmp 33,95 V / Imp 14,73 A; Voc 40,38 V / Isc 15,63 A |
| Abmessungen (L × B × H) | 1961 × 1134 × 30 mm |
| Gewicht | 27,0 kg |
| Front / Rückseite / Rahmen | 2,0 mm gehärtetes Glas vorn & hinten (Dual-Glass); eloxierter Alurahmen, schwarz |
| Anschlussdose / Stecker / Kabel | IP68; JK03M/JK03M2 (MC4/MC4-EVO2 auf Anfrage); 1×4,0 mm²; Kabellängen (+) 400 mm / (−) 200 mm* |
| Betriebstemperatur | −40 … +70 °C |
| Max. Systemspannung / Sicherung | 1500 V DC / 35 A (Reihensicherung) |
| Lasten (statisch, Test) | Front 5400 Pa / Rückseite 2400 Pa |
| Zertifikate & Garantien | IEC 61215:2021 / IEC 61730:2023; IEC 61701 / IEC 62716 / IEC 60068 / IEC 62804; 15 J. Produkt / 30 J. lineare Leistung |
* Kabellängen/Steckertypen können je nach Charge/Variante abweichen. Bitte vor Installation stets die aktuelle Herstellerdokumentation prüfen.
Technische Daten
| Rahmen | Schwarzrahmen |
| Leistung | über 505 W |
| Rahmenstärke | 30 mm |
| Modulhöhe | bis 180 cm |
| Modulbreite | bis 110 cm |
| Garantie | 15 Jahre |
| Leistungsgarantie | 30 Jahre |
